經驗分享:即熱式熱水器自動恒溫控制電路
發布時間:2014-07-09 責任編輯:sherryyu
【導讀】在家洗澡總會遇見溫度失控的情況,總是被燙一會之后再遭涼水的折磨,很難受。為了改變這一現狀,技術帝增加了簡單的溫控電路,可控制原電路加熱時間即占空比,效果令人滿意,特別是熱水器內部那個溫度(保護)開關再也沒有動作過,很舒服的。
家里即熱式熱水器使用了多年,但每次洗浴都有煩心的時候,熱水器的水溫控制分9檔,從1到9數字越大溫度越高,按理說應該很好使用了。但是,水流量也能主宰水溫的高低,并且常常造成溫度失控,例如水壓降低導致水量變小時,熱量不能被水即時帶走,熱水器內部的溫度(保護)開關會起控,你會被燙一會之后再遭涼水的折磨,很難受的。

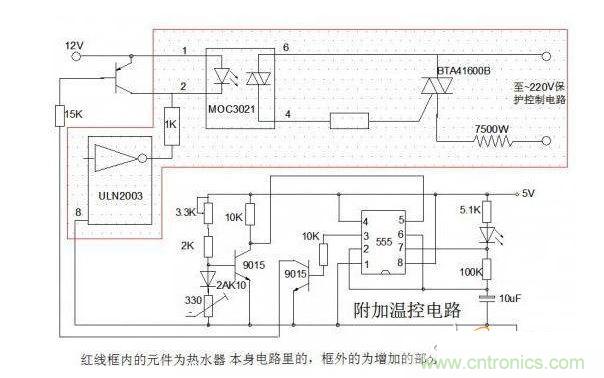

為了改變這一現狀,自己增加了簡單的溫控電路,可控制原電路加熱時間即占空比,效果令人滿意,特別是熱水器內部那個溫度(保護)開關再也沒有動作過,很舒服的。

電路中的溫度傳感器采用的是老式的熱敏電阻,由于阻值小了點,為此增加一只鍺二極管。
熱水器電路中使用的主要元件是:ULN2003AN、7805/7812、BTA41600B、JQX-15F、HMS87C1202A、MOC3021
