今天的案例可能之前在一些客戶現場或者某些城市的研討會現場有講過，有些人可能已經知道了答案，但還是在這里再次分享一下，看過的人就再溫故而知新了。
某背板上有多塊子卡，當單獨插一塊或同時插幾塊(<5>5）的時候有誤碼， 甚至有些不能正常工作，背板結構如下圖一所示。

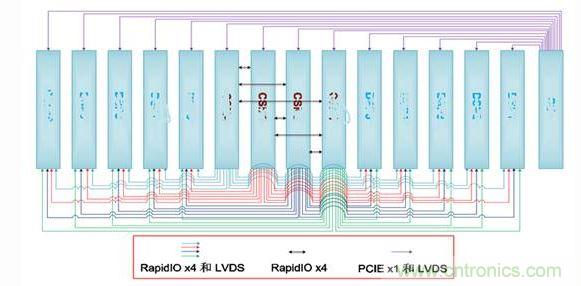

圖一 背板結構圖
（抱歉，一些關鍵的信息做了一定的隱藏，這個主要是出于客戶的隱私及信息安全考慮，請大家見諒，誰都不希望自己公司的信息外露，作為攻城獅，我們還是需要時刻注意信息安全的哈！）
此背板厚度4mm，上面基本都是連接器插槽，都是RapidIO、LVDS和PCIE等差分信號，另外還有部分的低速單端信號，這些信號的特點是速率都不算太高，最高的也就3.125Gbps，所以當初客戶設計的時候也沒有特別注意，而且還適當?shù)膲嚎s了成本，背景就是這樣的。看到這里，大家的心里是否基本知道這個問題的大致方向了呢？
沒有方向的話我們接著往下看。
圖二 疊層結構
疊層可以看出什么問題，看不出來繼續往下看。

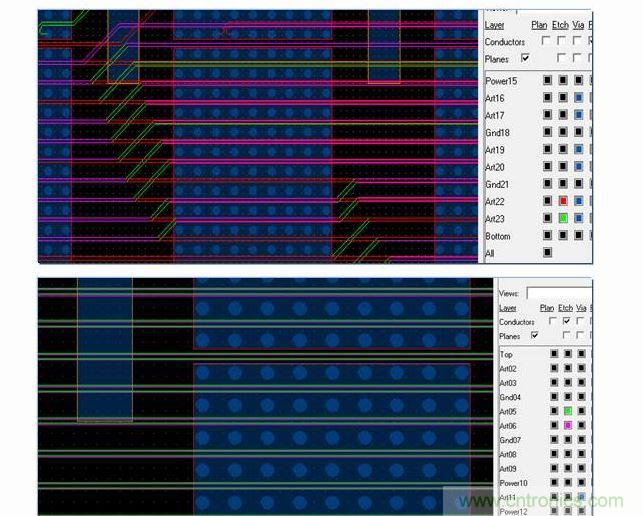

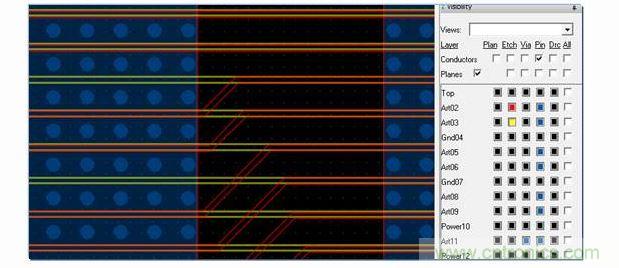

圖三 部分信號的截圖
看到這里，大家應該有方向了吧，小編表示不能再繼續發圖了，否則就該劇透啦。
