產品特性：
- 同一芯片上輸出電流提高50%
- Vceo額定電壓達100V
- 工作開關頻率達300kHz
應用范圍：
- LED驅動、電機驅動器和繼電器驅動電路和直流-直流轉換器
全球領先的半導體制造商和世界一流的功率芯片供應商意法半導體，推出全新高性能雙極功率晶體管系列的首款產品。新產品集多種卓越性能于一身，包括高輸出電流、高集電極-發射極截止電壓及超低集電極-發射極飽和電壓，是LED驅動、電機驅動器和繼電器驅動電路和直流-直流轉換器的最佳選擇。

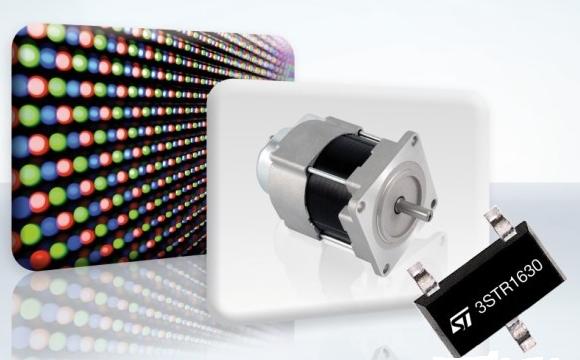

3STR1630 是一款采用最新低壓平面工藝制造的NPN型晶體管。意法半導體在平面技術工藝中加入一種雙金屬層制程，可將單元密度提高近一倍，而無需使用復雜的蝕刻設備。
除了將同一芯片上的輸出電流提高50%，雙金屬層制程還可為晶體管實現高達100V的Vceo額定電壓，高達300kHz的工作開關頻率及有效降低40%的Vce(sat)電壓。
作為新系列產品的首款產品，3STR1630擁有最低30V的BVCEO電壓，提供在28V截止電壓與最小Vce(sat)電壓之間的最佳平衡，在hFE值等于50時，等效通態電阻僅為100mΩ。此外，新產品盡管采用緊湊型SOT-23封裝，但連續輸出電流仍高達6A。
