- 新器件采用寬體5引腳SOP封裝
- 10mm 最小爬電距離和間隙距離
- 15V至30V的寬供電電壓范圍
- 適用于工業逆變器應用中功率IGBT和MOSFET的快速開關
太陽能逆變器、不間斷電源(UPS)以及馬達驅動等大功率工業應用需要能夠處理690VAC以上電網電壓和高于1000 VDC恒定直流電壓的柵極驅動光耦合器。為了達到這個目標，爬電距離和間隙距離至少要達到10mm。同樣地，惡劣環境逆變器(Harsh Environment Inverter, HEI)等應用在690VAC電網條件下甚至要求更大的爬電距離和間隙距離。為了幫助設計人員應對這一挑戰，飛兆半導體開發了一款先進的2.5A輸出電流柵極驅動光耦合器產品FOD8320。

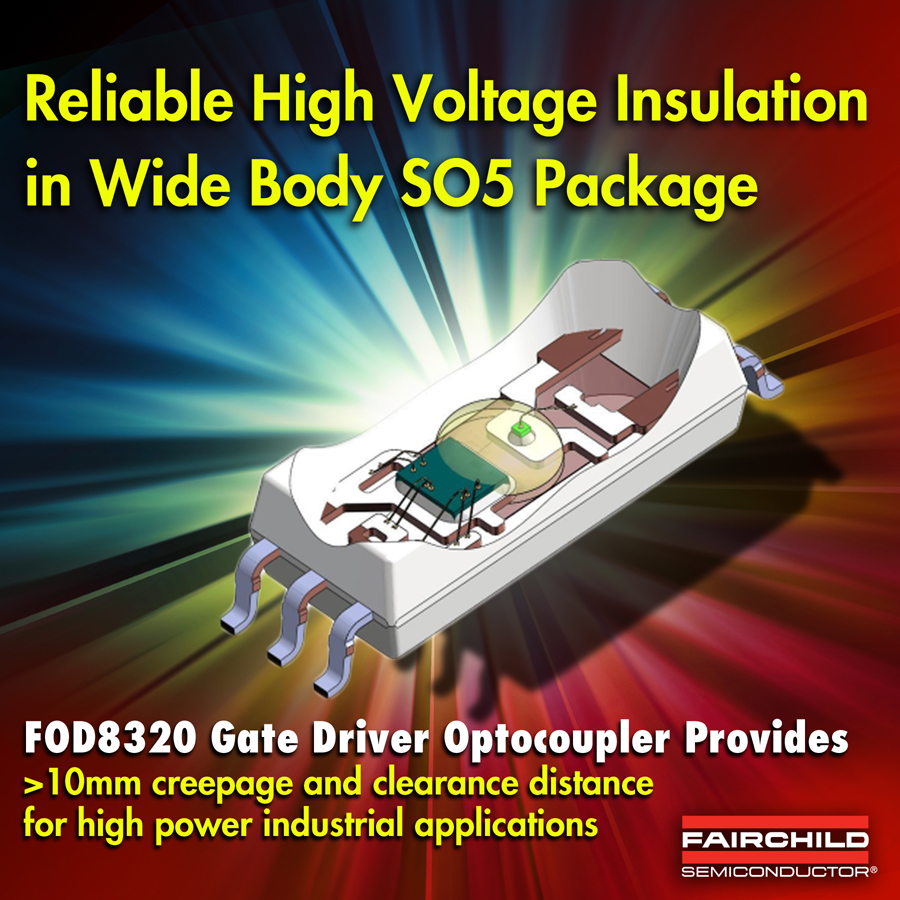

FOD8320光耦合器使用了飛兆半導體的Optoplanar®共面封裝技術和經優化的IC設計，具有可靠的高絕緣電壓及高抗噪性能。該器件使用寬體5引腳小外形封裝，具有小占位面積，爬電距離和間隙距離達到10mm以上，內部絕緣距離為0.5mm。此外，F(xiàn)OD8320具有更寬的工業溫度范圍(-40至+100ºC)，適用于工業逆變器應用中功率IGBT和MOSFET的快速開關。FOD8320具使用的專有Optoplanar共面封裝技術帶來35kV/µs最小共模噪聲抑制比(CMR)，消除了在over-under結構中產生的容性電荷累積。
特性和優勢
• 10mm 最小爬電距離和間隙距離
• 輸出級的P溝道MOSFET使得輸出電壓擺幅接近電源電壓
• 15V至30V的寬供電電壓范圍
• 全工作溫度范圍內的高開關速度
‾ 最大400ns的傳輸延遲
‾ 最大100ns的脈寬失真
• 具有滯環功能的欠壓鎖定(UVLO)
• 更寬的工業溫度范圍，-40至100°C 溫度范圍
FOD8320是飛兆半導體廣泛的高性能光耦合器產品系列的成員，致力通過開發先進的解決方案助力客戶實現設計創新。
