【特點】
1.根據2相數字信號輸出可以檢測出旋轉（移動）的方向和位置
NJL5820R和推薦的反射板（條紋鏡）組合可以獲得90度相移的2相數字信號，從而能夠簡單檢測出旋轉（移動）的方向和位置。
檢測出2相信號的上升和下降，就可以獲得反射板圖案周期的1/4分辨率，比條紋鏡的物理測量精度有著更高精度的測量。
2.包含發光元件（LED）驅動電流在內，低消耗電流設計
NJL5820R是組合了高靈敏度、低消耗電流的受光IC和高輸出紅外LED，實現了電池供電設備也可使用的低消耗電流性能。僅需市場產品1/5左右的驅動電流就可工作。
3.傳感器有強穩健性（Robust），對條紋鏡之間距離的變動能保持相對穩定的檢測性能
在檢測直線移動和旋轉時的位置時，很難保持傳感器和條紋鏡之間的距離不變。NJL5820R則是當傳感器和條紋鏡之間距離發生變動的情況下，其受光元件也能夠檢測到經反射板反射的反射光，并將產生的光電流作為后段比較器的基準電壓，這樣既保持了對距離變動的相對穩定性，Duty和相位差也基本沒有波動。
4.不受磁場干擾
因為是光學模式的傳感器，所以不會受到來自電機磁場的干擾。在安置傳感器時不用考慮安裝位置，并且設計時也無需進行磁場分析。

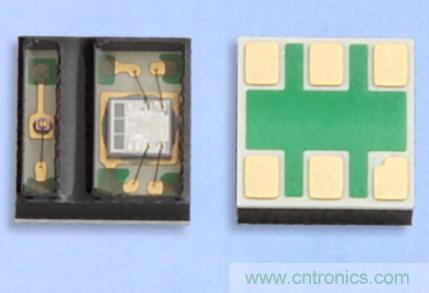

NJL5820R
【檢測旋轉和移動的產品系列】
【推薦反射板（條紋鏡）】
條紋鏡

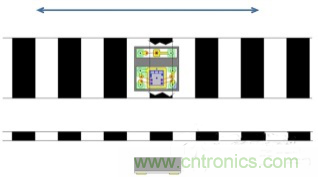

【檢測方法圖示】
【性能指標】
●小型薄型封裝 ： 2.6 x 2.5 x 0.8mm
●2相數字信號輸出 ： A，B相
●增量輸出方式
●分辨率 ： 50.8LPI （Lines Per Inch）
●工作電壓范圍 ： 2.8V to 5.5V
●工作溫度范圍 ： -30℃ to 85℃
【應用】
●檢測聚焦環的旋轉
●檢測操縱盤的旋轉
●簡易編碼器
